自動フープ溶接機
CATEGORY
抵抗溶接機
本自動フープ溶接機は、遮蔽用電線に使用される銅・鉄テープ用スポット溶接およびシーム溶接の自動化システムです。
従来、銅・鉄テープは作業の工程上、連続運転するためのコイル交換時に繋ぎ作業が必要となります。ワークを重ねた状態で手動作業によるスポット溶接もしくはロウ材を使用したロウ付け作業を行いますので、品質は現場作業者の熟練度に大きく左右されます。
本自動フープ溶接機を導入することにより、熟練度を必要としない設備による製品品質の安定化および作業の平準化が図れます。
特長
- 溶接時の均質な打点が可能（製品ジョイントに最適）。
- 条件設定による完全自動化。
- スポット溶接時の電極打点数・ＸＹ軸方向は全て任意設定が可能。
- ストレート・斜め打点でもスポット溶接位置が自由自在。
- スポット溶接からシーム溶接へのカスタマイズも可能。
- 電流異常時のアラーム設定等、多機能のインターロックを搭載。
溶接範囲
銅・鉄テープ ： 厚み0.1～0.2㎜、幅10～30㎜
※その他の仕様の溶接にも対応可能です。
掲載写真

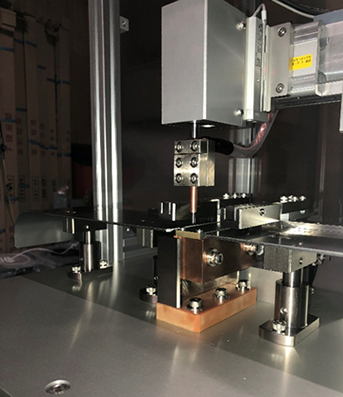

①スポット溶接

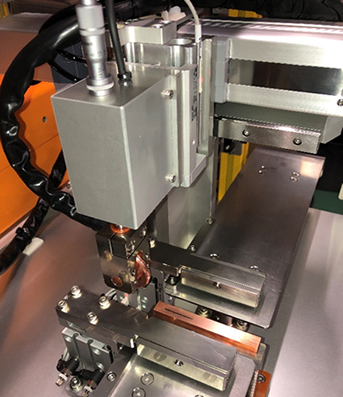

②シーム溶接

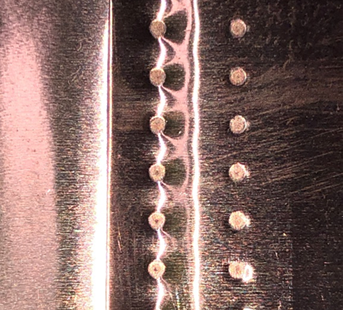

スポット溶接（写真）
